Стеллаж MZ-PROFIL 180х120х40х5, 1800х1200х400 мм

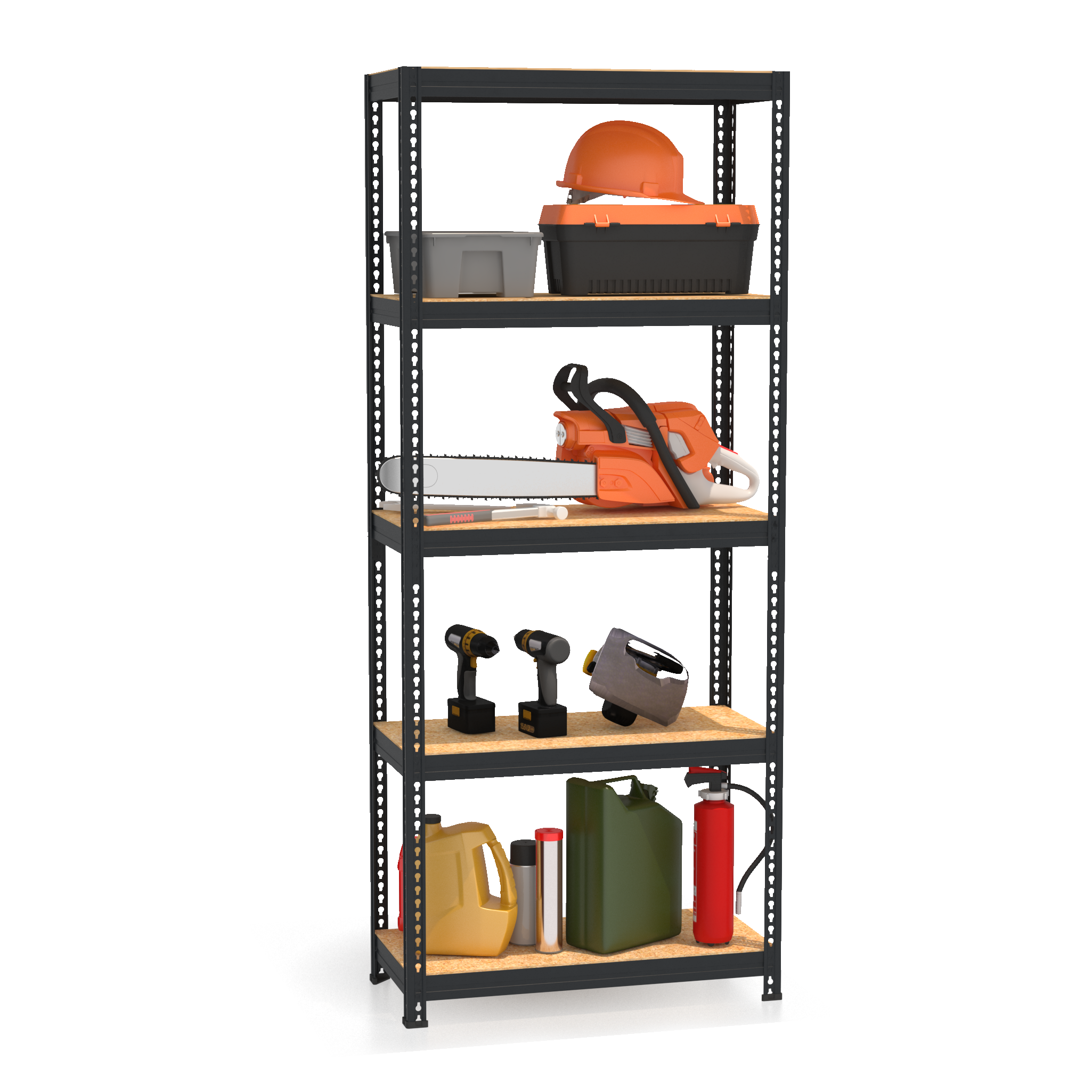

Металлический стеллаж MZ-PROFIL изготовлен из качественной конструкционной холоднокатаной стали марки 20пс. Металлический стеллаж MZ-PROFIL представляет собой сборно-разборную безболтовую конструкцию, состоящую из четырех сборных вертикальных стоек, высотой 1.8 м, и пяти горизонтальных ярусов (ширина и глубина яруса зависит от модели).

 Сборка металлического стеллажа MZ-PROFIL не требует крепежных элементов и специальных навыков, занимает 10 минут.

 Способ крепления балок к стойкам – на металлических заклепках, на балках установлены ступенчатые заклепки, которые вставляются в фасонные отверстия специальной формы на стойках. Металлические вертикальные стойки, высотой 1.8 м, собираются из двух стоек, длиной 0.9 м, через балки центрального яруса. Каждый ярус стеллажа MZ-PROFIL формируется двумя продольными и двумя поперечными балками, на которых размещается настил из ДВП, толщиной 4 мм. Шаг регулировки горизонтальных ярусов по высоте составляет 25 мм. Перестановка горизонтальных ярусов стеллажа не требует демонтажа всего стеллажа и специальных крепежных элементов. Максимальная равномерно распределенная нагрузка на каждый ярус не должна превышать 170 кг (на верхний ярус - 100 кг).

 В целях обеспечения дополнительной несущей способности ярусов используется суппорт. При установке суппорта необходимо вручную отогнуть четыре язычка по краям суппорта, установить суппорт в балку язычками в фигурные выштамповки в балке, до упора, после его фиксации в балке, дополнительно подогнуть язычки.

 Для обеспечения стабильной устойчивости конструкции стеллажа, необходимо крепление верхней части стеллажа в двух точках к стене (в комплекте поставляются 8 пластиковых шайб) и размещение нижнего горизонтального яруса на высоте не более 150 мм от пола. Для сохранности напольного покрытия, каждая стойка стеллажа MZ-PROFIL комплектуется съемным пластиковым подпятником, который устанавливается на нижнюю часть стойки с посадкой внатяг и не требует дополнительной фиксации крепежными элементами.

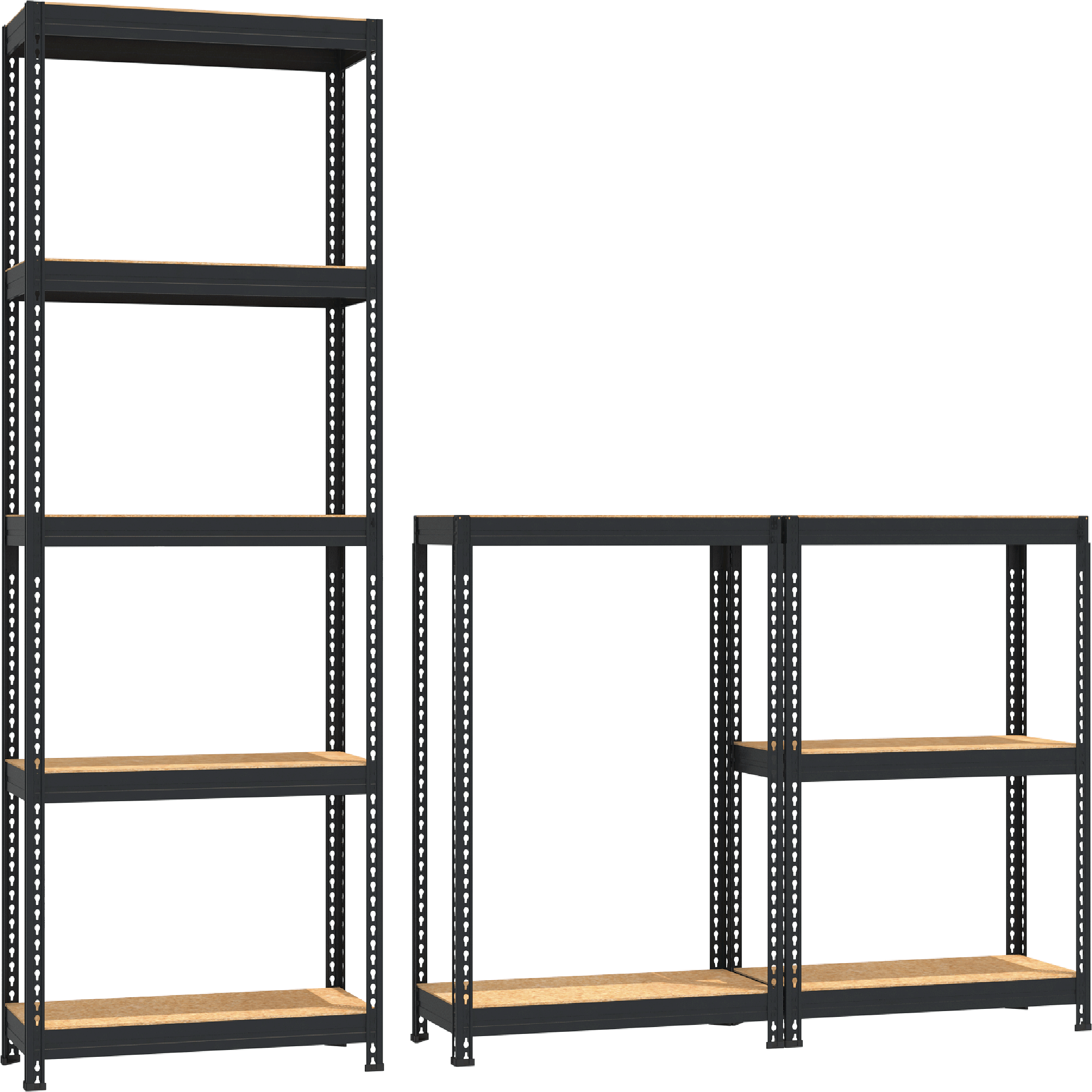

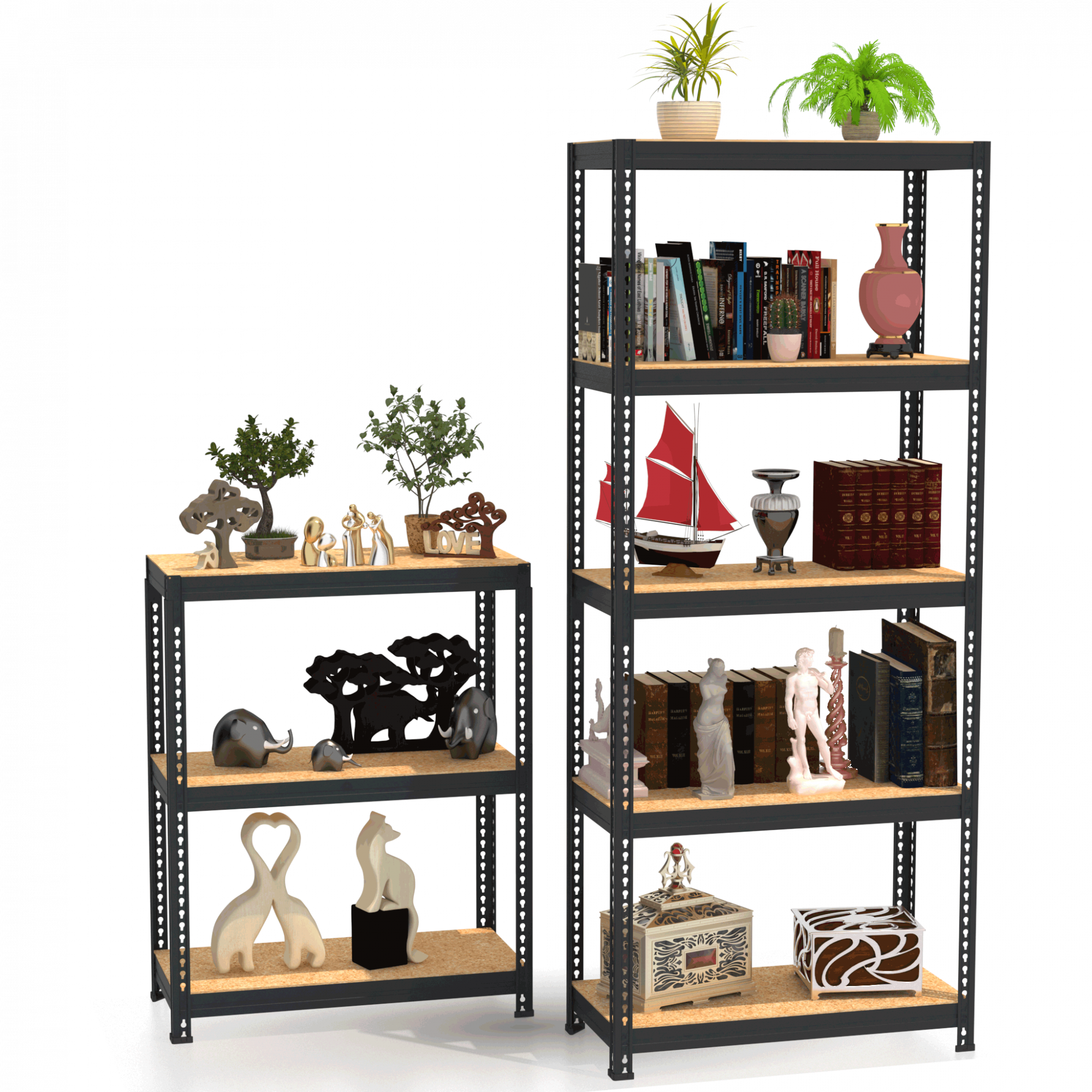

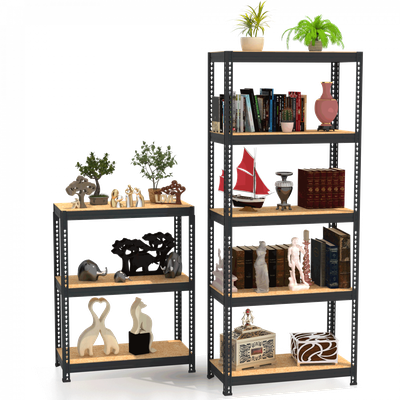

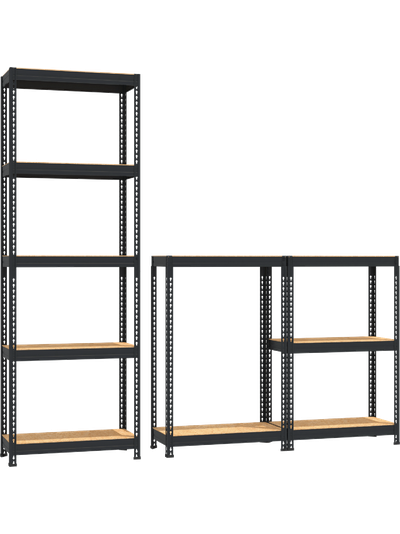

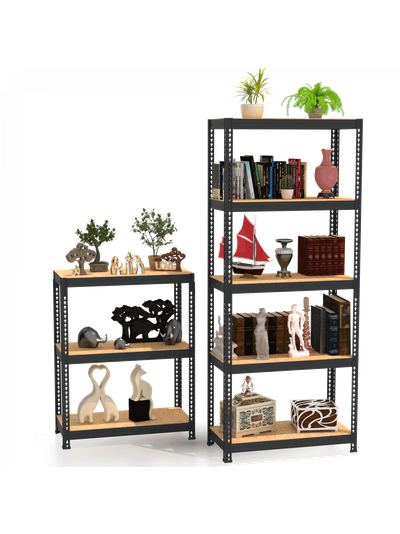

 Возможен комбинированный вариант сборки комплекта из 2-х стеллажей высотой 0.9 м с двумя и тремя полками. Максимальная равномерно распределенная нагрузка в этом варианте сборки на каждый ярус не должна превышать 170 кг.

 Максимальная грузоподъемность стеллажа MZ-PROFIL 780 кг.

 Покрытие металлических деталей стеллажа (стойка, балка, суппорт) – порошковое, полимерное или оцинкованное.

 Стандартный цвет покрытия: черный, серый, цинк.

Элементы стеллажа

Стойка

• стойки производят из качественной холоднокатаной стали марки 20пс толщиной 0,6 мм;
• стойки обеспечивают грузоподъемность стеллажа 780 кг на секцию;
• конструкция стоек составная, каждая стойка длиной 1,8 м состоит из 2-х стоек длиной 0,9 м;
• стойки имеют сложный фигурный угловой профиль с размером сечения 36х36 мм;
• профиль стойки имеет одиннадцать изгибов (ребер) жесткости;
• продольные края стойки имеют вальцовку по всей длине, что обеспечивает травмобезопасность при сборке и эксплуатации стеллажа, а также придает ему дополнительную жесткость;
• стойки имеют два ряда перфорации в виде фасонных отверстий размером 17х11 мм, с шагом 25 мм по всей высоте, что позволяет регулировать горизонтальные ярусы по высоте;
• тип покрытия - порошковое, полимерное или оцинкованное;
• стандартный цвет покрытия: черный, серый, цинк.

Балка

• балки производят из качественной холоднокатаной стали марки 20пс с толщиной листа 0,5 мм;
• балки имеют сложный фигурный П - образной профиль с размером сечения 50х13 мм;
• профиль балки имеет девять изгибов (ребер) жесткости;
• на каждой балке установлены четыре металлические ступенчатые заклепки (по две с каждой стороны), для надежной фиксации балок в стойке;
• на продольных балках в центре предусмотрены фигурные выштамповки для установки суппорта;
• в целях безопасной эксплуатации и сборки стеллажа MZ-PROFIL на балке предусмотрены четыре фаски (по две с каждой стороны);
• длина продольных балок, мм: 724/874/1174;
• длина поперечных балок, мм: 324/374;
• тип покрытия - порошковое, полимерное или оцинкованное;
• стандартный цвет покрытия: черный, серый, цинк.

Суппорт

• суппорта производят из качественной холоднокатаной стали марки 20пс с толщиной
•  листа 0,6 мм;
• суппорта имеют сложный фигурный П- образный профиль с размером сечения 38х16 мм;
• продольные края суппорта имеют вальцовку по всей длине, что обеспечивает травмобезопасность при сборке и эксплуатации стеллажа и дополнительную жесткость;
• для крепления суппорта к балкам, при сборке стеллажа, необходимо вручную отогнуть четыре язычка по краям суппорта, установить суппорт в балку язычками в фигурные выштамповки в балке, до упора;
• после установки суппорта в балку, дополнительно подогнуть язычки;
• длина суппорта, мм: 374/474;
• тип покрытия - порошковое, полимерное или оцинкованное;
• стандартный цвет покрытия: черный, серый, цинк.

Настил из ДВП (ДВП соответствует ГОСТ 32274-2013)

• настил изготавливают из древесноволокнистой плиты сухого способа производства марки ХДФ, предназначенной для использования внутри помещения в сухих условиях;
• толщина настила 4 мм;
• предел прочности при изгибе не менее 23 МПа;
• класс эмиссии формальдегида Е1;
• размеры настилов, мм: 733х333/883х383/1183х383.

Стандартная комплектация

• 4 составные стойки (каждая из 2-х частей);
• 8 пластиковых подпятников;
• 10 продольных балок;
• 10 поперечных балок;
• 5 суппортов;
• 5 настилов из ДВП (ХДФ);
• листовка с инструкцией по сборке;
• 8 пластиковых шайб для крепления к стене.

Более подробная информация содержится в документации.
